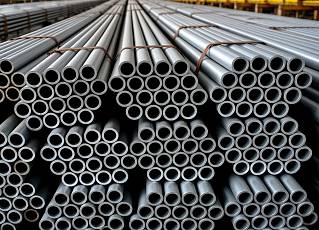

Труба ППУ ОЦ с металлической заглушкой изоляции

Раздел каталога

Труба ППУ ОЦ с металлической заглушкой изоляции и кабелем вывода

Раздел каталога

Труба ППУ ПЭ с металлической заглушкой изоляции

Раздел каталога

Труба ППУ ПЭ с металлической заглушкой изоляции и кабелем вывода

Труба ППУ с металлической заглушкой изоляции: инженерный барьер для критических узлов

Каждый руководитель теплоснабжающего предприятия или начальник участка капитального строительства рано или поздно сталкивается с парадоксом: сама по себе труба ППУ может быть практически вечной, но стык, торец или зона перехода — это всегда концентратор будущих проблем. Коррозия стальной основы на незащищенных участках, капиллярный подсос влаги в слой пенополиуретана и, как следствие, снижение термического сопротивления — вот сценарий, который разворачивается годами, но закладывается в момент монтажа. Именно для купирования этих рисков разработана конструкция с торцевой герметизацией, реализуемая в серийном продукте — труба ППУ с металлической заглушкой изоляции. Группа компаний «Домна» предлагает этот вид продукции, строго соответствующий отраслевым нормам и испытанный в условиях реальной эксплуатации, как звено системной цепочки поставок, где ключевым параметром является не просто продажа металлопроката, а обеспечение длительного жизненного цикла трубопровода.

Почему недостаточно просто запенить торец

Чтобы осознать ценность заводской металлической заглушки, следует разобраться в физике процессов, происходящих внутри предизолированной трубы на границе сред. Слой пенополиуретана (ППУ) обладает закрытоячеистой структурой в идеальных условиях, однако он гидрофилен при длительном контакте с водой. Если торец изоляции остается открытым или закрыт кустарной муфтой, не обеспечивающей адгезионной герметизации, возникает градиент парциального давления. В дневное время воздух расширяется, выходя через микрозазоры; ночью, при охлаждении, в полость изоляции засасывается влажный атмосферный воздух. Влага конденсируется на холодной поверхности стальной трубы, инициируя язвенную коррозию. Металлическая заглушка, приваренная или обжатая с контролируемой усадкой, создает газонепроницаемый замок. Она не просто прикрывает торец — она выравнивает давление и исключает точку росы внутри ППУ, тем самым сохраняя проектную величину теплопотерь.

С позиции проектировщика, данный узел важен еще и потому, что он принимает на себя механические напряжения при термическом расширении линейного участка. Если торец просто заизолирован скорлупой, в момент осевого сдвига изоляция трескается, а стальная труба оказывается оголена. Цельная металлическая торцевая деталь распределяет нагрузку по окружности и сохраняет герметичность контура.

Конструктивная анатомия и физический смысл параметров

Говоря о стальной трубе в ППУ изоляции с интегрированной заглушкой, необходимо четко разграничивать составляющие элементы и их функциональное назначение. В составе изделия, поступающего на склад готовой продукции, выделяют три функциональных слоя: несущая стальная труба, теплоизолирующий слой из жесткого ППУ и защитная оболочка (оцинкованная сталь — ОЦ, или полиэтиленовая — ПЭ). Заглушка представляет собой металлический диск, чаще всего изготовленный из холоднокатаной стали с антикоррозионным покрытием, который фиксируется на торце оболочки сваркой или механическим способом, герметизируя кольцевое пространство между рабочей трубой и оболочкой.

Характеристика	Типовое значение / Диапазон	На что влияет отклонение параметра
Плотность ППУ в ядре, кг/м³	85–100	Снижение ведет к усадке материала под нагрузкой грунта, образованию каверн и разрыву гидрофобной пленки на границе с заглушкой
Толщина металла заглушки, мм	1,2–2, (для труб до 530 мм)	При недостаточной толщине происходит деформация во время опрессовки или обратной засыпки, раскрываются стыки, теряется герметичность
Радиальное смещение осей (соосность), мм	Не более 1,5	Эксцентриситет ведет к неравномерной толщине ППУ; в тонком месте изоляция промерзает, а заглушка испытывает переменные напряжения на срез

Обратите внимание на физический смысл толщины стенки заглушки. Если взять элемент с толщиной ,8 мм, что иногда встречается в низкоценовом сегменте, при перепаде давления внутри изоляции в ,3–,5 атмосферы (возникающем при суточном нагреве) диск начинает вибрировать. Вибрация передается на сварной шов или замок, что в течение двух-трех циклов «зима-лето» приводит к усталостной трещине в металле и разгерметизации. Поэтому в спецификациях ГК «Домна» минимальная толщина стенки заглушки не опускается ниже расчетной величины, подтвержденной гидравлическими и климатическими испытаниями.

Из личного опыта: когда проект споткнулся о торец

В моей практике был объект с коллектором горячего водоснабжения, где проектировщики заложили стандартные ППУ-трубы без заводской торцевой заделки, рассчитывая на ручное запенивание на монтаже. Трасса проходила в скальном грунте. Уже через год система оперативного дистанционного контроля (СОДК) показала увлажнение изоляции в тридцати процентах стыков. При вскрытии выяснилось, что геотекстиль и песчаная подушка не спасли: вода нашла путь через микротрещины в ремонтном слое пены и пошла вдоль стальной трубы. Мы потратили на аварийно-восстановительные работы сумму, сопоставимую с бюджетом закупки труб по всему участку. После этого случая я настаиваю на установке узлов с заводской металлической заглушкой в каждой спецификации, особенно на участках с высоким уровнем грунтовых вод. Это не страховка — это единственно верное проектное решение для категории повышенной ответственности.

Сравнительный анализ решений для бизнеса

Перед тем как принять решение о закупке, снабженец должен оценивать не цену погонного метра, а совокупную стоимость владения инфраструктурой. В таблице ниже представлены ключевые критерии выбора для сопоставления труба ППУ ОЦ с металлической заглушкой изоляции и альтернативных вариантов (труба с открытым контуром изоляции или с заглушкой из термоусаживаемой ленты).

Критерий оценки	Металлическая заводская заглушка	Термоусадочная муфта / отсутствие защиты
Совокупная стоимость владения (Capex + Opex)	Низкая за счет отсутствия ремонтов и сохранения теплопотерь на уровне паспортных 2-4%	Высокая: ежегодное увеличение потерь на ,5-1%, расходы на аварийные бригады и замену секций
Ремонтопригодность в полевых условиях	Локализация дефекта в границах секции; при повреждении заглушка заменяется аргонодуговой сваркой накладного кольца	При коррозии торца требуется вырезка катушки длиной не менее 1,2 м с последующей переизоляцией в трассовых условиях
Совместимость с СОДК	Обеспечивается герметичный вывод кабеля через специальный сальник в теле заглушки без нарушения целостности барьера	Вероятность обрыва сигнального проводника при увлажнении или отсутствии фиксации в момент монтажа
Стойкость к циклическим деформациям	Компенсация осевых ходов в пределах линейного участка без разрушения замкнутого объема	Отслаивание защитного покрытия, раскрытие зазора на границе «сталь-пена»

При выборе в пользу труба ППУ ПЭ с металлической заглушкой изоляции и кабелем вывода вы приобретаете не просто герметичное изделие, а готовый элемент для бесканальной прокладки с интегрированной системой контроля. Это исключает этап кустарной заделки разделанного конца и, соответственно, снимает риск человеческого фактора.

Нормативное поле: что диктует ГОСТ

Узел торцевой заделки напрямую регулируется положениями ГОСТ 30732-202 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой». Стандарт предписывает, чтобы торцы теплогидроизоляции были защищены от проникновения влаги как при транспортировке, так и на весь период эксплуатации. Металлическая заглушка в полной мере удовлетворяет п.5.1.9 этого документа, если она изготовлена из коррозионно-стойкого материала либо имеет покрытие, сопоставимое со сроком службы основного металла. Отдельное внимание следует уделить испытаниям на ударную прочность: согласно методике ГОСТ, одиночный удар с энергией не менее 8 Дж не должен вызвать сквозного разрушения заглушки. Данные испытания входят в программу приемо-сдаточных испытаний каждой партии, поставляемой через техническую службу ГК «Домна». Также необходимо помнить, что СП 41-103-200 требует при подземной бесканальной прокладке обязательной герметизации торцов фасонных элементов на заводе, что делает самодеятельность на стройплощадке прямым нарушением технологического регламента.

Случай из логистики: метр, который изменил всё

Часто упускают из виду, что металлическая заглушка — это еще и средство сохранения геометрии при транспортировке. При штабелировании труб без заглушек усилия передаются через полиэтиленовую оболочку на слой ППУ, что приводит к его смятию и, как следствие, к изменению коэффициента теплопроводности. Однажды на арктическом объекте я принимал партию труб, где треть изоляции имела микротрещины из-за того, что при морозе и тряске в вагоне консольно выступающие концы без металлической оправы (заглушки) воспринимали вибрационную нагрузку как рычаг. Деформированная оболочка на торце не обеспечивала соосности при последующей сварке стыков, сварочный зазор пришлось выравнивать талрепами, растягивая монтаж на часы. Труба с заводской металлической заглушкой такого поведения лишена — она играет роль ребра жесткости, фиксирующего положение стального сердечника относительно оболочки.

Алгоритм экспертного подбора

Выбор нужного типоразмера и исполнения труба ППУ с металлической заглушкой изоляции должен базироваться на строгой последовательности анализа, исключающей волевые решения. Рекомендую следующий алгоритм действий для руководителей служб снабжения и инженеров ПТО.

Шаг первый: верификация среды эксплуатации. Определите расчетную температуру теплоносителя и глубину залегания. При температуре свыше 130°C используется усиленный ППУ-слой, а конструкция заглушки должна обеспечивать развязку по термическому расширению между оболочкой и рабочей трубой. Если температура превышает 140°C, необходимо переходить на комбинированные системы, где заглушка становится частью защитного экрана из фольги.

Шаг второй: выбор типа защитной оболочки. Для надземной прокладки в условиях воздействия ультрафиолета предпочтительна оцинкованная оболочка (ОЦ), а металлическая заглушка должна иметь класс покрытия не ниже Ц300. Для подземной трассы в сухих грунтах подойдёт полиэтиленовая оболочка с заглушкой из нержавеющей стали или холоднокатаного листа с гальваническим цинкованием.

Шаг третий: конфигурация СОДК. Если проектом предусмотрен оперативный дистанционный контроль — выбирайте исполнение с герметизированным кабелем вывода. Проверьте переходное сопротивление цепи «проводник-труба», которое должно оставаться стабильным именно благодаря изолирующим свойствам закладной детали заглушки.

Шаг четвертый: анализ нагрузок. Убедитесь, что механическая прочность металлической заглушки соответствует расчетной нагрузке от грунта и транспорта в зоне монтажа. Для переходов под дорогами рекомендуется усиленный вариант с ребрами жесткости, который мы оговариваем отдельно в опросном листе.

На что сделать акцент перед тем, как купить трубу ППУ с металлической заглушкой изоляции для предприятия

Рассматривая коммерческое предложение на предизолированные трубы, оценивайте не только сортамент металла, но и целостность подхода поставщика. Помимо обеспечения точного соответствия ГОСТ 30732-202 и предоставления сертификатов на партию, критически важна возможность оперативной доработки конструктивных элементов. ГК «Домна» не просто отгружает продукцию со склада, а проводит предварительный инженерный анализ вашей спецификации: подбирается оптимальная толщина металла заглушки, тип покрытия и способ крепления, совместимые с вашими условиями эксплуатации. Мы осознаём, что для предприятий с непрерывным циклом производства время простоя кратно превышает стоимость металлоконструкций, поэтому обеспечиваем комплектацию заказа строго в договорные сроки и предлагаем услуги ответственного хранения сформированной партии на наших площадях до момента готовности объекта к монтажу. Для постоянных партнеров действуют индивидуальные условия отсрочки платежа. Сотрудничество выстраивается на логистике и четком документообороте: отгрузка продукции осуществляется во все регионы России, страны ближнего зарубежья и дружественные государства с полным пакетом закрывающих документов и паспортами качества. Когда вы закладываете в проект узел с металлической заглушкой — вы исключаете переменную ненадежности из уравнения теплопотерь, и наша задача как поставщика — сделать так, чтобы эта надежность была доставлена на ваш склад без компромиссов.
