Проблема перегрузки и выхода из строя распределительных устройств или щитового оборудования редко возникает внезапно. Чаще это следствие системной ошибки на этапе проектирования или закупки: экономия на материале или сечении шинопроводов приводит к перегреву, деградации контактов и, в итоге, к дорогостоящему простою. Шина металлическая — это не просто кусок проводника, это артерия энергосистемы, чьи параметры закладывают надежность всей цепи на десятилетия. Комплексный подход к выбору этих элементов, который предлагает ГК «Домна», — это не расходы, а прямая инвестиция в бесперебойность вашего производства. Приобретая токоведущие шины у нас, вы получаете не металл, а физически просчитанное и технологически корректное решение для вашей конкретной задачи.
Ключевые параметры шин медных и алюминиевых — это не цифры из таблицы, а прямые производные из законов Ома и Джоуля-Ленца. Их игнорирование ведет к инженерной, а затем и к финансовой катастрофе.
Указанный в каталоге допустимый длительный ток всегда привязан к конкретной температуре окружающей среды и способу монтажа. Физический смысл: это ток, при котором шина разогревается до своей максимально допустимой температуры (обычно +70°C для изолированных систем), не теряя механической прочности и не ускоряя старение изоляции. Если этот параметр выбран без запаса, с учетом «средних» условий, то в летний пик или в плотном шкафу начинается перегрев. Повышение температуры на 10°C сверх нормы вдвое сокращает срок службы изоляции, а для самой шины запускает процесс окисления, увеличивающего переходное сопротивление.
Из практики: На одном из объектов заказчик сэкономил, взяв шину «впритык» по току для питания мощного компрессора. В паспорте ток был указан для монтажа на изоляторах на ребро с хорошей вентиляцией. В реальности шину плотно уложили в пучок с другими проводниками. Через полтора года мы разбирали последствия: почерневшая изоляция, оплавленные клеммы и простой цеха. Расчетный запас по току должен быть минимум 20-25%, особенно для ответственных линий.
Это способность шины выдерживать без повреждений токи короткого замыкания (КЗ). При КЗ возникают огромные электродинамические силы, стремящиеся изогнуть или разорвать проводник. Если шинопровод не рассчитан на эти нагрузки, его просто вырвет из креплений, усугубив аварию и создав угрозу персоналу. Критичен здесь не только материал, но и конфигурация (одиночная шина или пакет), расстояние между опорными изоляторами и способ крепления.

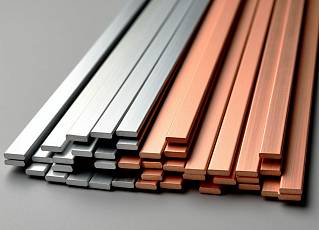

Выбор между материалами — это не вопрос цены за килограмм, а анализ совокупной стоимости владения (TCO) и стратегических задач объекта.
| Критерий | Шина медная | Шина алюминиевая |
|---|---|---|
| Совокупная стоимость владения | Выше первоначальная стоимость, но ниже потери на сопротивлении, выше долговечность, минимальные затраты на обслуживание. | Ниже цена закупки, но выше эксплуатационные потери (электричество в тепло), требуется регулярная ревизия и протяжка контактов. |
| Ремонтопригодность и монтаж | Высокая. Меньшая ползучесть, стабильность контакта, простота пайки или сварки. Меньший риск ослабления соединений со временем. | Требует специальных технологий (например, сварка инертных газом), обязательного покрытия контактных поверхностей кварцево-вазелиновой пастой или такими же наконечниками для предотвращения окисления. |
| Совместимость с существующими системами | Обязательна при модернизации старых щитов, где уже используется медь. Прямое соединение меди и алюминия недопустимо. | Идеальна для новых объектов, где заложена экономичная и легкая конструкция, или для воздушных линий. |
| Вес и габариты | При одинаковой проводимости шина компактнее, но тяжелее. Критично при ограничениях по нагрузке на конструктив. | Легче в 3,3 раза при том же сопротивлении, но требует большего сечения. Выигрыш в весе значителен для крупных распределительных устройств. |
Из практики: Для модернизации распределительного щита 198-х годов постройки логичным было использование медных шин для обеспечения полной гальванической совместимости. Попытка внедрить алюминиевые секции привела бы к необходимости использования биметаллических переходников на каждой точке подключения, что увеличило бы стоимость монтажа, количество точек потенциального отказа и свело на нет кажущуюся экономию.
Соблюдение ГОСТ, например, ГОСТ 434-78 «Шины медные» или ГОСТ 15176-89 «Шины алюминиевые», — это не бюрократия. Это гарантия предсказуемого поведения изделия в аварийной ситуации. Стандарт жестко регламентирует:
Игнорирование стандарта — это покупка «кота в мешке», чьи параметры могут оказаться критически несоответствующими расчетным условиям вашего проекта.
Чтобы принять взвешенное решение, следуйте последовательной логике.
Шаг 1. Определите базовые условия эксплуатации. Соберите данные: максимальный длительный ток в цепи, предполагаемый ток короткого замыкания от источника питания, температура окружающей среды в месте установки (с учетом возможного нагрева от другого оборудования), способ монтажа (открыто, в коробе, пучком).
Шаг 2. Произведите предварительный расчет сечения по току и проверку на динамическую стойкость к КЗ. Используйте актуальные ПУЭ (Правила Устройства Электроустановок) или специализированное ПО. На этом этапе уже становится понятен минимально допустимый размер для каждого материала.
Шаг 3. Выполните технико-экономическое сравнение. Сравните не только стоимость погонного метра меди и алюминия нужного сечения, но и стоимость всей сопутствующей арматуры (креплений, переходников), разницу в затратах на монтаж, а также будущие потери электроэнергии. Для объектов с постоянной высокой нагрузкой медь часто оказывается выгоднее в долгосрочной перспективе.
Шаг 4. Уточните требования к обработке и поставке. Нужна ли шина в бухтах (для гибких соединений) или в мерных прутках? Требуется ли лужение контактных площадок, нанесение защитного покрытия (например, окраска для фазировки)? Нужны ли готовые отверстия под крепеж по вашим чертежам?
Из практики: Самые проблемные проекты начинались с фразы «нужна вот такая шина, как в прошлый раз». Без привязки к новым нагрузкам и схемам это прямой путь к несоответствию. Всегда запрашивайте актуальную однолинейную схему и параметры источника.
Итоговое решение должно базироваться на трех китах: корректный инженерный расчет, полное соответствие материала и геометрии заявленным стандартам, и оценка логистики поставки. Дешевый материал с сомнительным происхождением может привести к потерям, на порядок превышающим сэкономленную сумму. Надежность токоведущих шин определяет надежность всей электроустановки.
ГК «Домна», как поставщик с инженерной экспертизой, предлагает комплексный подход. Мы не только поставим вам шины алюминиевые и медные в строгом соответствии с ГОСТ, но и обеспечим профессиональную консультацию по подбору на основе ваших технических условий. Наши складские программы позволяют отгружать как стандартные типоразмеры, так и выполнять резку, гибку и сверление отверстий по вашим эскизам. Мы организуем доставку по России и в дружественные страны, предоставим услуги ответственного хранения под ваш проект и гибкие условия оплаты, включая отсрочку для постоянных клиентов. Пришлите ваши требования или чертежи — мы подготовим коммерческое предложение, в котором будет учтена не только цена материала, но и конечная стоимость технически грамотного решения.
