Чугунные фитинги: инженерный подход к проектированию долговечных трубопроводных систем

Основная проблема при строительстве или модернизации магистральных, технологических и канализационных сетей — не стоимость компонентов, а совокупные убытки от преждевременного выхода системы из строя. Протечки, коррозия, разрушение узлов под давлением ведут к остановке производства, аварийному ремонту и колоссальным репутационным рискам. В этом контексте выбор чугунных фитингов — это не просто закупка комплектующих, а стратегическое решение в пользу надежности и минимальной стоимости владения на протяжении десятилетий. В отличие от альтернатив, чугун предлагает уникальный баланс механической прочности, коррозионной стойкости и демпфирующей способности. Как поставщик с глубинным пониманием металлургии и инженерных задач, ГК «Домна» предлагает комплексный подход к обеспечению ваших проектов сертифицированными чугунными соединительными деталями — от профессионального подбора до логистического сопровождения.

Физика надежности: почему параметры чугунного литья имеют решающее значение

Перечень характеристик в спецификации — это не формальность, а отражение эксплуатационного ресурса. Ключевые параметры стоит анализировать с инженерной точки зрения.

Марка чугуна (СЧ10, СЧ20, ВЧ50) определяет микроструктуру материала. Серый чугун (СЧ) с пластинчатым графитом обладает выдающимися демпфирующими свойствами — он гасит вибрации и гидроудары, что критически важно для напорных систем. Однако его предел прочности на разрыв ниже, чем у высокопрочного чугуна с шаровидным графитом (ВЧ). ВЧ по прочности сопоставим со сталью, сохраняя при этом хорошие литейные и антикоррозионные качества чугуна. Выбор не в пользу ВЧ при высоких динамических нагрузках — прямая дорога к образованию трещин.

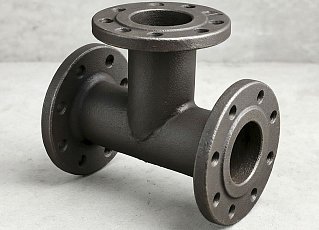

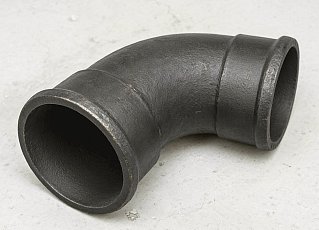

Толщина стенки и масса отливки — прямые индикаторы запаса прочности. Удешевление за счет облегчения фитинга — классическая ошибка. Недостаточная толщина стенки, особенно в седловинах чугунных тройников и отводов, ведет к ускоренной абразивной эрозии под воздействием потока с взвесями и к концентрации напряжений. Внутреннее давление в системе — не постоянная величина, а параметр, испытывающий циклические и пиковые нагрузки. Фитинг должен их выдерживать с многократным запасом.

Целостность и однородность литья — параметр, который невозможно полноценно оценить по фотографии. Скрытые раковины, песчаные включения, холоднослитины становятся точками роста усталостных разрушений. Именно здесь вступают в силу требования ГОСТов к методам контроля (рентгенография, ультразвуковая дефектоскопия для ответственных изделий).

Экспертная ремарка: Проблема совместимости на объекте

«Частая ситуация на монтаже: на объект поступают фитинги от трех разных поставщиков, все вроде бы по одному ГОСТу. Но при стыковке выясняется, что фактические размеры посадочных мест, угол фаски или шаг резьбы имеют микронные расхождения. Монтажники начинают «догонять» соединение ключами, возникает перекос, задирается уплотнительная поверхность. Результат — протечка под давлением через 2-3 месяца. Проблема не в ГОСТе, а в культуре производства и точности оснастки у конкретного изготовителя. Поэтому мы всегда настаиваем на едином источнике поставки для всего комплекта фитингов на один узел — это страхует от подобных скрытых рисков».

Критерии выбора для бизнеса: сравнение не материалов, а жизненных циклов

Оценка только закупочной цены — тактическая ошибка. Правильный анализ ведется по критериям, влияющим на бюджет всего срока службы системы.

Стандарты: технический язык, на котором говорят надежные системы

Ссылка на ГОСТ в спецификации — это обязательство. ГОСТ 9583-95 на фитинги из ковкого чугуна регламентирует не только геометрию, но и химический состав, и методы испытаний на гидравлическое давление. Например, испытательное давление для фитингов ВЧ50 минимум в 2.5 раза превышает рабочее — это и есть тот самый запас прочности. ГОСТ 6942-98 на чугунные фланцы жестко нормирует толщину диска, диаметр и расположение отверстий, шероховатость уплотнительной поверхности. Несоблюдение ведет к перекосу и негерметичности при стягивании. Для канализационных систем ГОСТ 6942-98 и ЕН 877 определяют не только размеры, но и сопротивление химическим реагентам и абразивному износу. Работа по этим стандартам — единственный способ гарантировать взаимозаменяемость и долговечность.

Экспертная ремарка: Ошибка при приемке

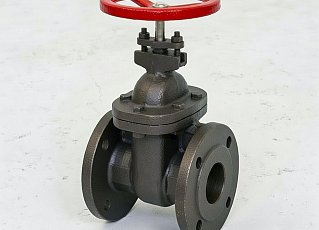

«Был показательный случай: на склад поступила партия чугунных задвижек. При визуальном осмотре — качественное литье, маркировка есть. Но при контрольном взвешивании несколько изделий были легче нормы на 8-10%. Оказалось, производитель сэкономил, не выдержав толщину стенки корпуса. Формально под ГОСТ они могли бы и подойти, но запас прочности был съеден. Такие задвижки под давлением могли привести к аварии. Мы партию забраковали. Вывод: приемка металлоизделий — это не только сверка с накладной, но и выборочный контроль критических параметров, особенно массы и геометрии.»

Алгоритм выбора чугунных фитингов для ответственного проекта

Правильный выбор — последовательный процесс, где каждый шаг отсекает неверные варианты.

Шаг 1. Инженерный анализ среды. Четко определите состав транспортируемой среды (вода, пар, щелочные стоки, пульпа), ее температуру (включая пиковые значения), рабочее и испытательное давление, наличие вибраций и гидроударов. Для агрессивных сред выбирайте ВЧ с повышенным содержанием никеля или хрома.

Шаг 2. Определение типа системы и стандарта соединений. Существует ли уже проложенная сеть, к которой необходимо подключиться? Это определит тип соединения: фланцевое (ГОСТ 12815-80), резьбовое (муфтовое) или под сварку (для ВЧ). Фланец какого стандарта используется — ГОСТ или DIN? Несовпадение стандартов — частая причина задержек монтажа.

Шаг 3. Анализ нагрузок и выбор марки чугуна. Для статических сетей с низким динамическим воздействием (канализация самотеком) достаточно СЧ20. Для напорных магистралей, тепловых сетей, участков с вибрацией от оборудования — только ВЧ40 или ВЧ50. Это ключевое решение для предотвращения усталостных разрушений.

Шаг 4. Проверка комплектности и сопрягаемости. Заказывая чугунный тройник или отвод, сразу уточняйте необходимые комплектующие: болты, гайки, прокладки (паронитовые, резиновые). Убедитесь, что прокладки соответствуют температуре и химической среде. Использование «подручных» крепежей — прямой риск.

Шаг 5. Работа с поставщиком. Запросите не только сертификаты соответствия, но и протоколы заводских испытаний на партию. Уточните условия хранения на складе и гарантии на литье. Надежный партнер предоставляет полный пакет документов без дополнительных запросов.

Ключевые критерии выбора чугунных фитингов для вашего бизнеса

Резюмируя, перед финальным решением о закупке сфокусируйтесь на трех аспектах. Во-первых, подтвержденное качество литья, которое обеспечивается не общими фразами, а конкретными протоколами испытаний механических свойств и целостности. Во-вторых, точное соответствие вашим инженерным условиям, а не просто «типовому» решению из каталога. В-третьих, логистическая и документационная надежность поставщика, который обеспечивает полную прослеживаемость партии и профессиональную консультацию на этапе подбора.

ГК «Домна» строит партнерские отношения на принципах технической компетентности и операционной надежности. Мы предлагаем не просто поставку сертифицированных чугунных фитингов от проверенных производителей, а комплексное решение: помощь инженеров в подборе под вашу спецификацию, организацию ответственного хранения на своих складах, гибкую логистику по России и в страны СНГ, а также индивидуальные условия оплаты для постоянных клиентов. Свяжитесь с нашими специалистами, чтобы обсудить ваш проект в терминах технических задач и долгосрочных решений.
